Imoの熱放射炎の広がりのテスターISO5658 ASTM 1317

IMO 熱放射性炎の拡散測定器 ISO5658 ASTM 1317

紹介:

SFT IMO 熱放射性炎の拡散測定器建材,高速列車用材料,船舶用材料の燃焼特性に使用される.

SFT IMO 熱放射性炎の拡散測定器距離とCEF (臨界熱放射線流量) に基づいて,炎の拡散速度,点火熱,総熱放出を測定する.

この試験方法は,ISO 5658-2およびIMO Res に準拠して垂直に設置された試験対象物の燃焼特性を評価するために使用されます.653.

試験対象は,散熱器のガス燃焼型によって与えられた適切な熱消耗領域にさらされ,燃焼が起こると,シグナル値は,校正された熱対を用いてmVで測定される..

さらに,点火時間が記録され,試験対象物の炎の燃焼時間が試験対象物の距離に応じて記録され,炎の拡散速度も記録される.
他の試験項目には,点火熱 (MJ/m2),連続燃焼熱 (MJ/m2),臨界熱放射線流量 (kW/m2),連続燃焼の平均熱,総熱散 (kW) が含まれる.

パラメーター:

特徴:

1.SFT IMO 熱放射性炎の拡散測定器4つの主要構成要素からなる.放射性プレートホルダーとサンプルホルダー.同時に,試験サンプル,放射性プレート,サンプルホルダー,そしてパイロットバーナーが必要な構造を形成します;
2放射線パネルは,約480mm × 280mm の大きさで放射表面を提供し,放射表面の前には,放射性を高めるためにワイヤ網のスクリーンが提供されています.
3放射パネルの空気源を供給するために吹風機を使用し,調整するために周波数変換機を使用します.
4ガス源を調整するためにプロパン質量流量制御機を採用し,空気と混合するためにベンチュリミキサーと協力し,放射パネルに必要な燃焼ガス源を提供します.
5複数の穴の校正プレートと滑り熱流量計を搭載し,熱放射線の流れが標準要件を満たしているか検出できます.
6. 水冷熱放射線流量センサーは,放射パネルの熱放射線流量曲線を測定するために使用されます.
7. 熱流量計の表面熱を取り除くことができるポータブル水冷却循環装置;
8陶磁管の燃焼器は,開いた炎で試験標本の表面に直接作用することができる.
9ローター流量計の調節方法を採用し,混ぜた燃焼ガスでセラミックチューブバーナーを供給できます.
10質量流量制御装置は,重要な熱流量を測定することで,メタンの熱を簡単に測定できます.
11. IMO試験基準によると,熱電偶装置は,熱放出率などの関連パラメータを測定するために提供できます.
12メタン校正バーナーとメタン質量流量制御器は1KWと3KWの炎温を供給できます.
13. 試験中に,カメラは観察し,プログラムに測定状態を保存することができます.
14. 炎の拡散特性の試験装置は,角度調整可能な観察鏡で装備されており,試験中にガラスの鏡とサンプルレイクを通して炎の拡散速度を観察することができます.足のスイッチで自動的に記録できます;
15テストプロセスを制御するためにコンピュータと標準テストソフトウェアが使用されます.

基準基準:

ISO 5658-2: 炎への反応試験 炎の拡散 - 第2部分 垂直配置の建築製品に対する横向的な拡散

IMO決議A.653 (※16): 壁面,天井,甲板の仕上げ材料の燃やす可能性に関する火力試験手順に関する勧告

ASTM E1317: 海洋表面塗装の炎症性の標準試験方法.

ASTM E1321:材料の点火と炎の拡散特性を決定するための標準試験方法.

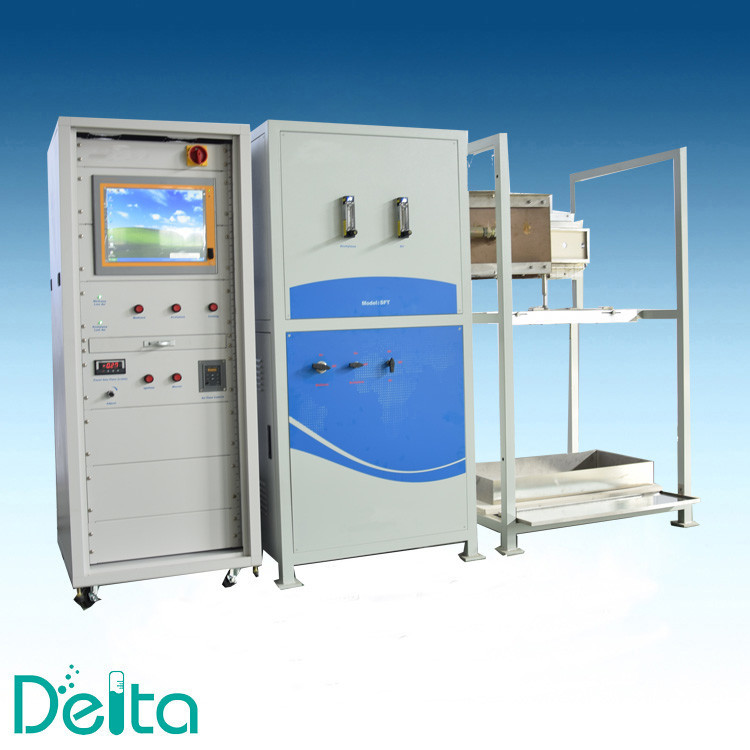

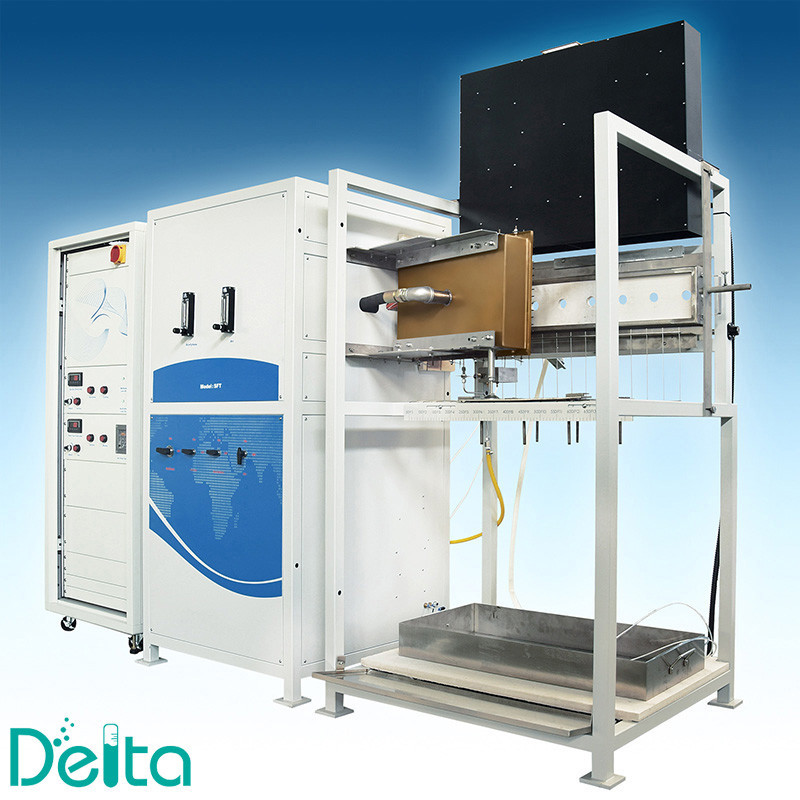

SFT IMO 熱放射性炎の広がり 測定 リアル画像:
