220kVケーブルおよびアレスタ試験用 ZGF-400kV/3mA DC高電圧試験装置

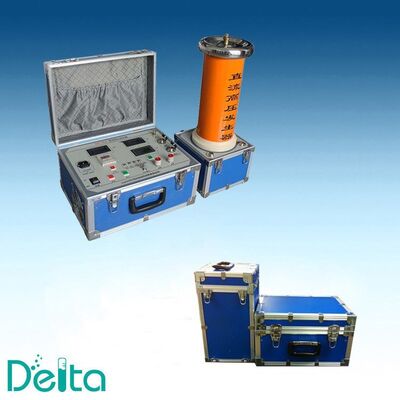

ザ ZGF-400kV/3mA DC高電圧試験セット は、110kVおよび220kVクラスの電力ケーブル、亜鉛酸化物サージアレスタ、ブッシング、変圧器、開閉装置のフィールドおよびラボでの試験用に設計された、シリーズ励磁、油入式DC高電圧発生器です。定格電流3mAで連続調整可能な0-400kV DC出力を供給し、MOA（金属酸化物アレスタ）の漏れ電流試験用の0.75 U1mA自動基準電圧測定機能を備えています。

用途

DC耐電圧試験は、油入ケーブル、AC試験が利用できない老朽化したXLPEケーブルの絶縁状態を評価する最も実用的な方法であり、亜鉛酸化物アレスタの1mA基準電圧（U1mA）および0.75 U1mA漏れ電流を測定するために引き続き使用されています。400kV/3mA定格は、220kVアレスタおよび110kVケーブルシステムを十分な余裕をもってカバーし、軽量のモジュラー構造により、2人の技術者で変電所やケーブル溝に持ち運ぶことができます。

主な特徴

• 0～400kV DCの連続調整可能な出力、定格電流3mA
• 自動MOA試験：U1mAおよび0.75 U1mA漏れ電流を測定し、比率を計算して結果を印刷します
• 容量性負荷下での高安定性。定格出力でのリップル係数は0.5%未満
• 過電圧、過電流、ゼロスタート保護、自動トリップ機能付き
• 中国語/英語メニューを備えた大型LCDディスプレイ、リアルタイムの電圧および電流曲線
• アレスタ試験用の0.75 U1mAワンキー操作を内蔵
• 油入式高電圧タンク、空冷または油冷変圧器オプション付き
• ポータブルモジュラー設計：HVタンク、制御ユニット、接続ケーブルは別々のケースに収納

技術仕様

標準付属品

• HV出力ブッシング付き油入式HV発生器タンク
• LCDディスプレイおよびプリンター付きデジタル制御ユニット
• 400kV定格放電ロッド
• マイクロアンペア計およびシールド測定ケーブル
• アースケーブルおよび接地棒
• 予備シールおよびオイル充填漏斗
• 英語の操作および保守マニュアル
• 工場試験レポートおよび校正証明書

試験規格

本セットは、IEC 60060-1（高電圧試験技術）、IEC 60076-3（電力変圧器絶縁レベル）、DL/T 596（電力機器の予防試験）に準拠した試験をサポートするように設計されています。亜鉛酸化物アレスタ試験の場合、U1mAおよび0.75 U1mAの手順はIEC 60099-5およびGB 11032に従います。

このセットを選ぶ理由

各ユニットは、出荷前に組み立て、油を充填し、定格電圧で1時間運転され、工場レポートに試験波形と漏れ電流が記録されます。制御ユニットは、最後の50件の試験記録を保存でき、同じサイトでのアレスタ漏れ電流の定期的な比較に便利です。220V/50Hzおよび110V/60Hzの入力バージョンを提供しており、ご要望に応じて正極性出力を提供することも可能です。

よくある質問

Q: このセットで220kVケーブルを試験できますか？
A: はい。400kV DCは、220kVクラスケーブルのDC耐電圧試験電圧を余裕をもってカバーします。非常に長いケーブルの場合、充電電流を3mA定格と比較して確認する必要があります。必要に応じて5mAモデルの見積もりも可能です。

Q: 放電ロッドは含まれていますか？
A: はい、アースリード付きの400kV定格放電ロッドが標準供給範囲に含まれています。

Q: 保証期間は？
A: セット全体に1年間の保証が付いており、10年間の生涯技術コンサルティングとスペアパーツ供給を提供します。
